Устройство И 20 производится для измерения длины кабеля, провода, троса или стального каната диаметром от 1 мм до 20мм.
Счётчик метража может работать как самостоятельная единица или устанавливаться на перемоточный станок или линию для перемотки кабеля, провода, троса.
Комплект МИД 20 включает в себя раму, счётчик импульсов, индуктивные датчики (два для реверсивного исполнения, один для нереверсивного).
Устройство И 40 изготавливается для измерения длины кабеля, провода, троса или стального каната диаметром от 1мм до 40мм.
Механизм измерителя длины кабеля включает подвижные вертикальные и горизонтальные ролики, которые образуют проходное окно измерителя. Меняя положение роликов, можно регулировать размеры проходного окна, обеспечивая более стабильное положение материала при измерении его длины.
Погрешность, достигаемая при измерении длины кабеля, составляет менее 1%.
Оборудование И 70 изготавливается для измерения длины кабеля, провода, троса или стального каната диаметром от 3мм до 70мм.
Направление счета у измерителя длины кабеля И 70 реверсивное.
Погрешность, достигаемая при измерении длины кабеля, составляет менее 1%.
Измерители электронно-механические.

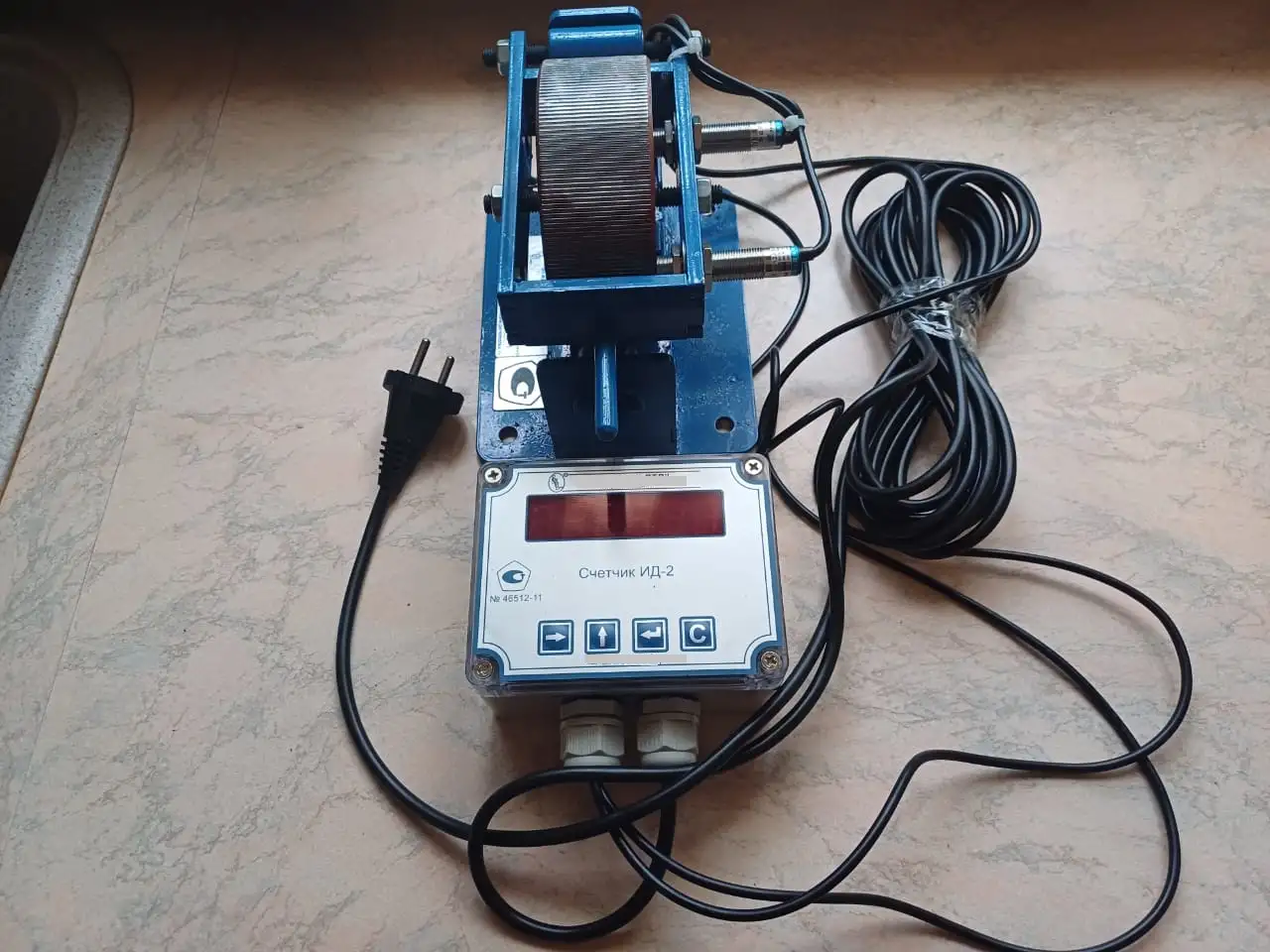

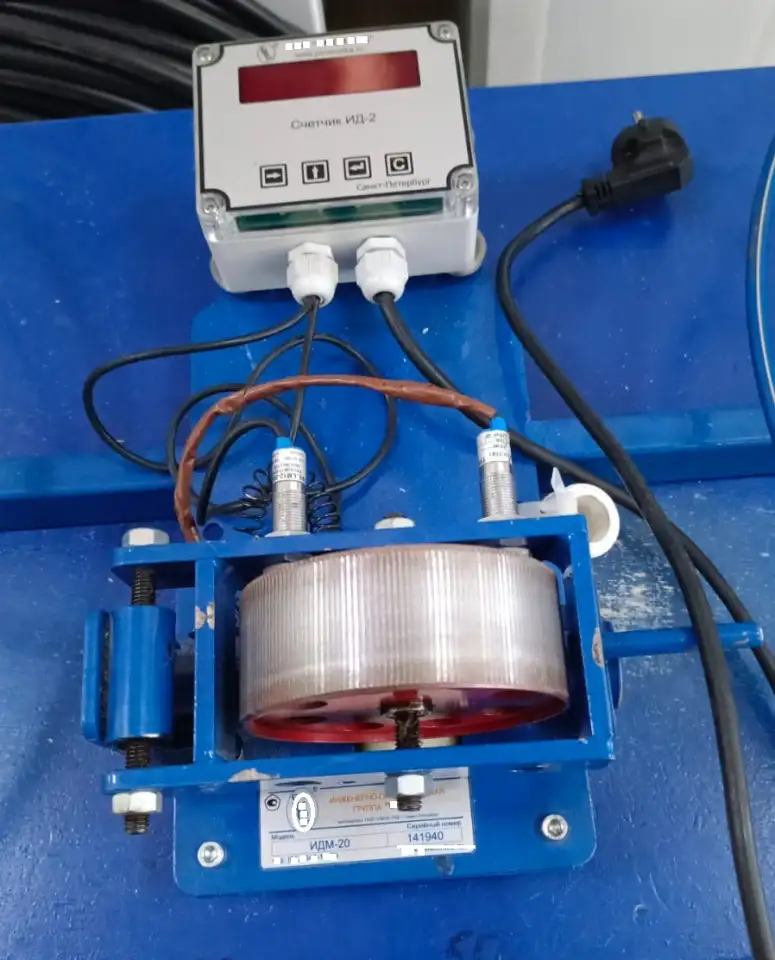

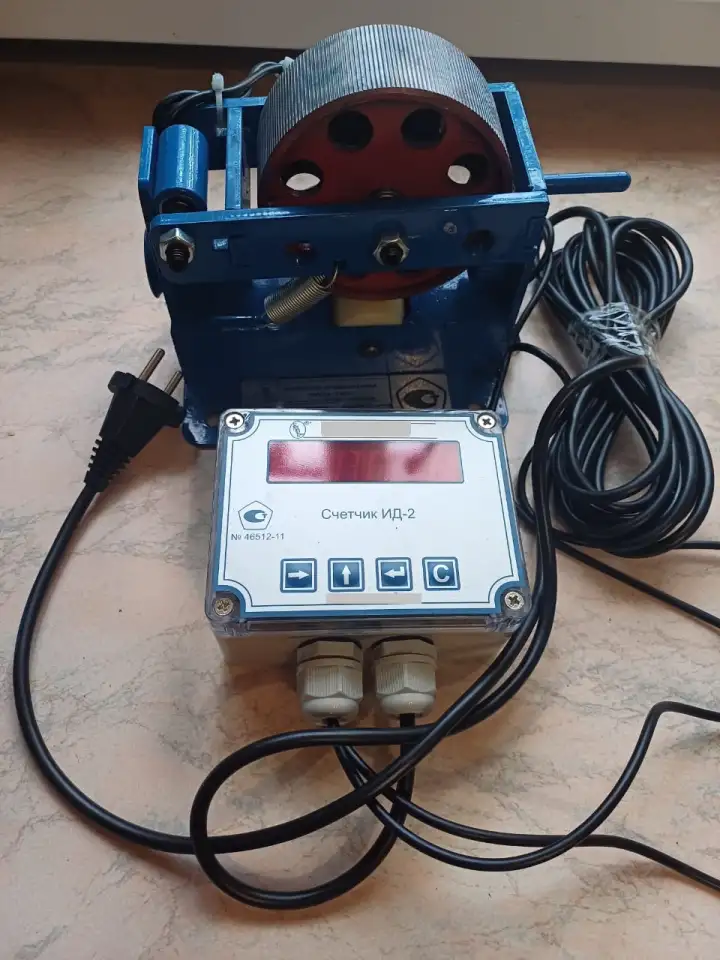

Измеритель длины кабеля/провода И 20 предназначен для измерения длины кабеля/провода диаметром 3…20 мм.
Измеритель длины кабеля/провода И 40 предназначен для измерения длины кабеля/провода диаметром 3…40 мм.
Измеритель длины кабеля/провода И 70 предназначен для измерения длины кабеля/провода диаметром 3…65 мм.
Может работать как самостоятельная единица или устанавливаться на перемоточный станок или линию для перемотки кабеля/провода.
Может быть выполнен в двух модификациях:
1. С реверсивным счётом.
2. С нереверсивным счётом (считает только в одну сторону).

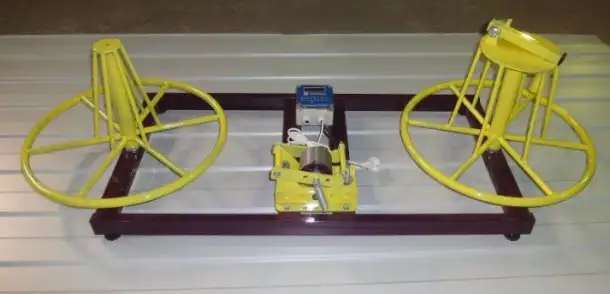

В комплект входят рама, счётчик импульсов, индуктивные датчики (два для реверсивного исполнения, один для нереверсивного). УНК-4-2Н/И-20 Станок для намотки провода и кабеля.
- комплектуется измерителем длины И-20 (20 мм) размотка материала D=20 mm / масса бухты 30 кг / диаметр бухты 400 мм

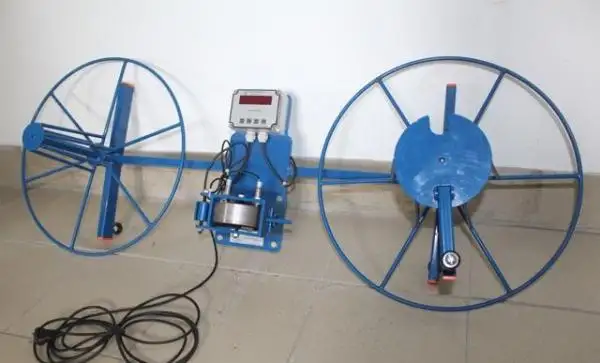

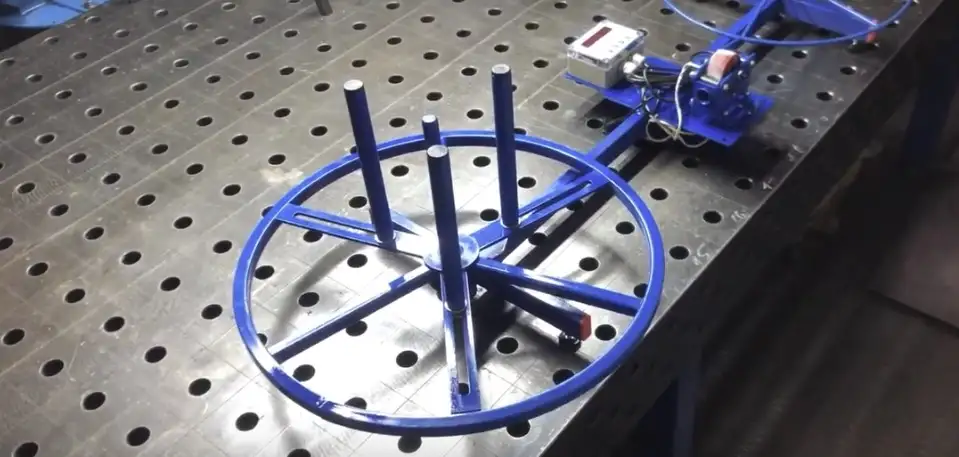

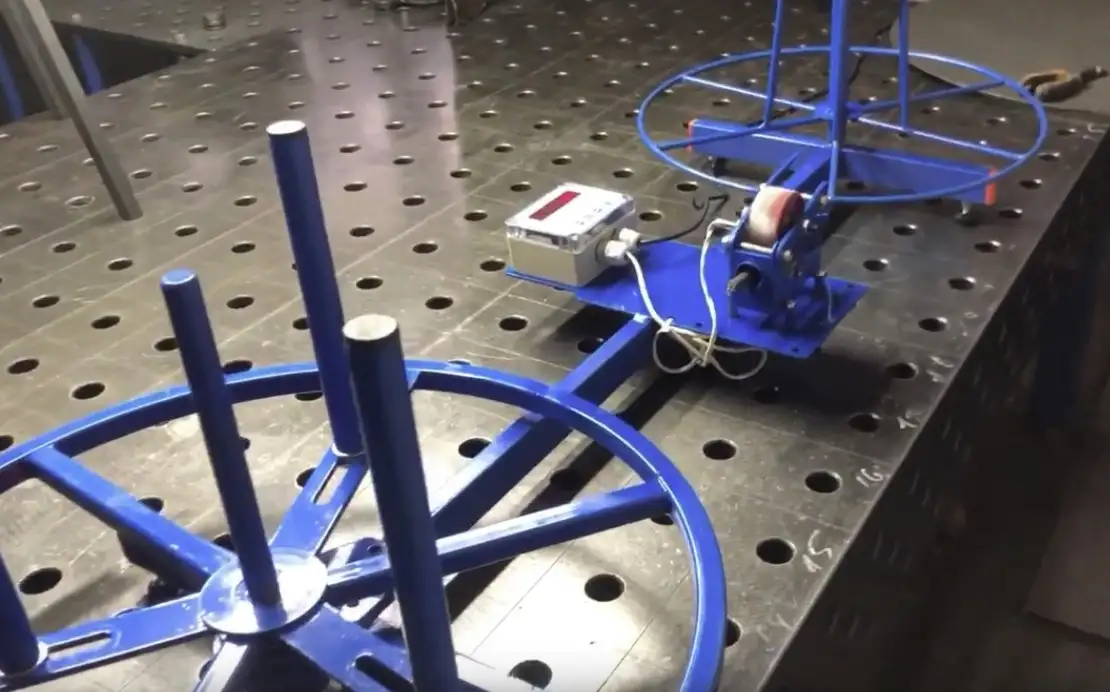

Устройство намотки кабеля УНК-4-2Н (И-20, СИМ 05-1/17) - это станок с ручным приводом, легкого класса, предназначенный для намотки кабеля или провода с бухты на бухту и его измерения. Устройство намотки УНК-4-2Н разработано для перемотки кабеля не более 30 кг. Для облегчения съема бухты устройство оснащено удобной складываемой ручкой. Технологический контроль длины осуществляется измерителем тип ИДМ (И), измерители реализованы на электронном счетчике тип СИМ 05-1/17. Конструкция станка проста, функциональна и состоит из нескольких основных узлов: рама; приемный барабан; отдающий барабан; измеритель длины; электронный счетчик. Производитель оставляет за собой право вносить изменения в конструкцию Товара, не ухудшающие его характеристик.
Максимальный диаметр кабельной продукции 20 мм.
Максимальная масса бухты 30 кг.
Диаметр бухты 400 мм.
Принцип работы: воздействие рукой оператора на приводную стойку.
Способ перемещения: стационарный.
Время сохранения информации: неограниченное.
Электронный счетчик.
Питающее напряжение счетчика 220 В.
Габаритные размеры 1310х400х350 мм.
Масса 15 кг.
